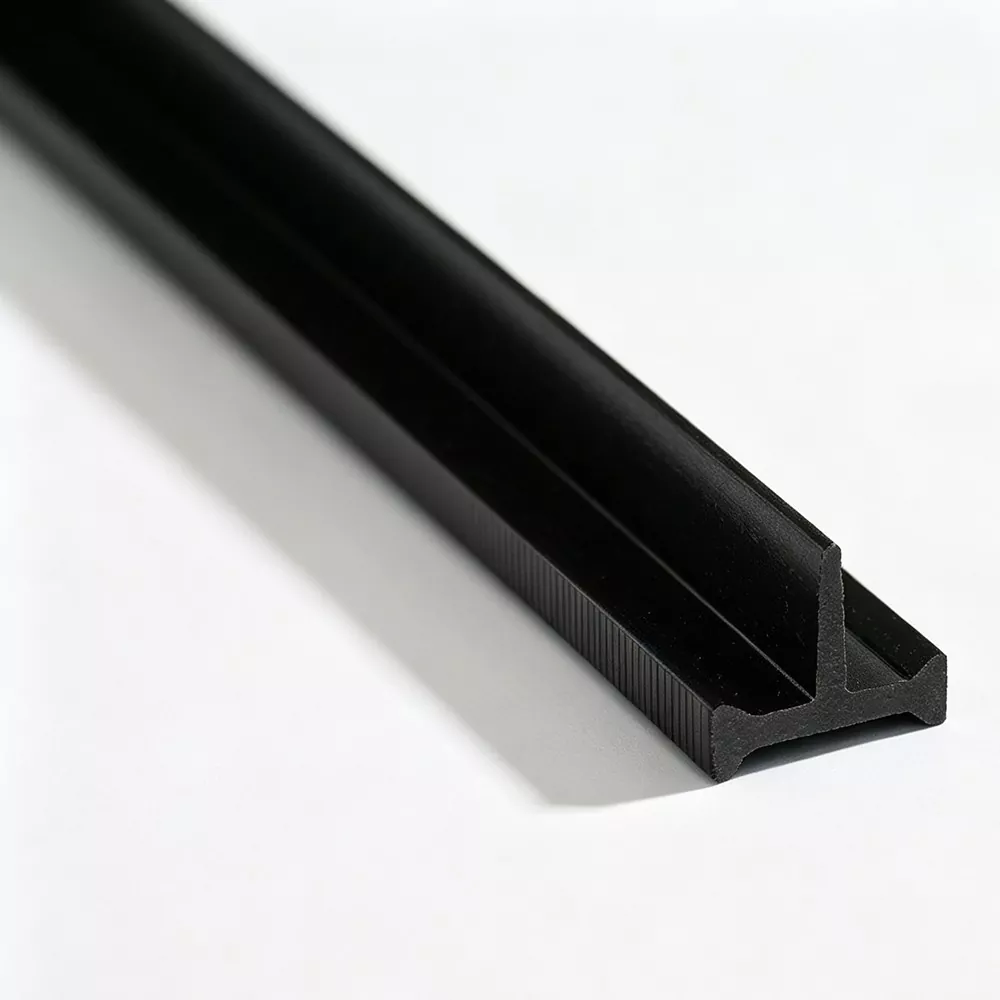

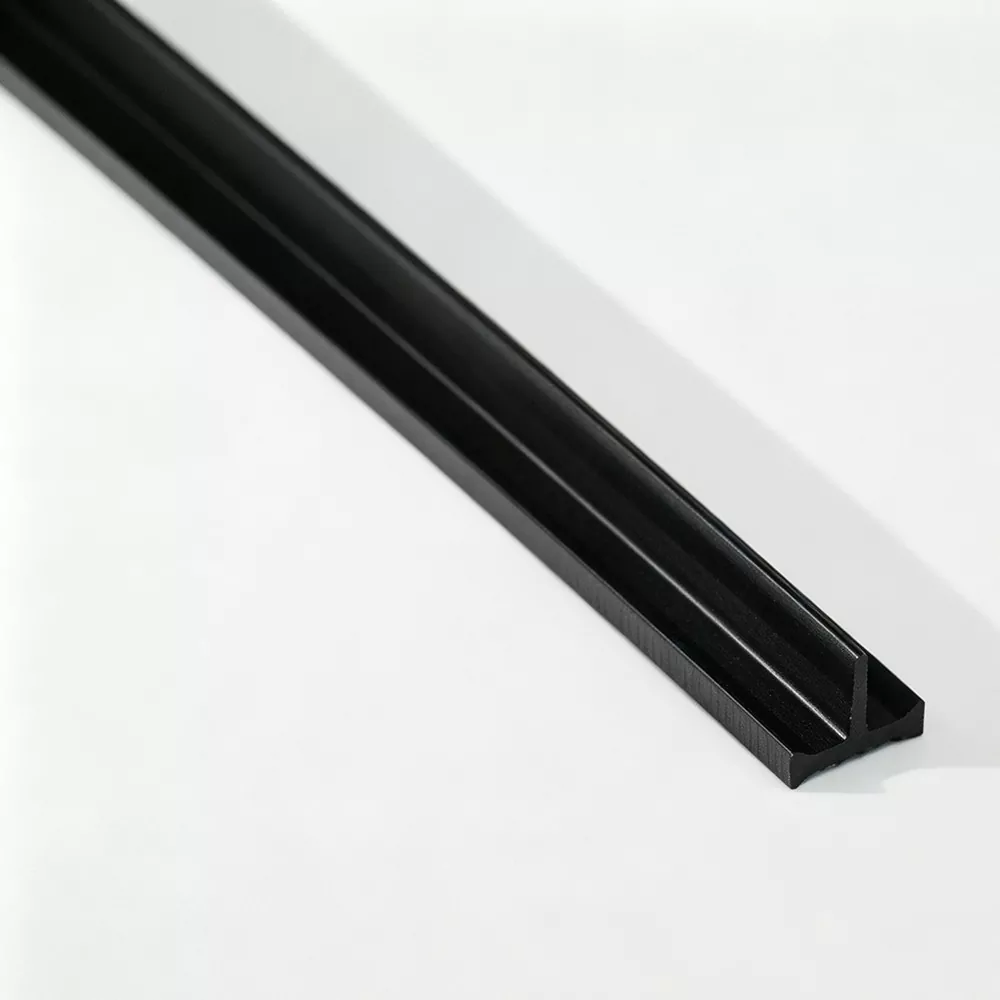

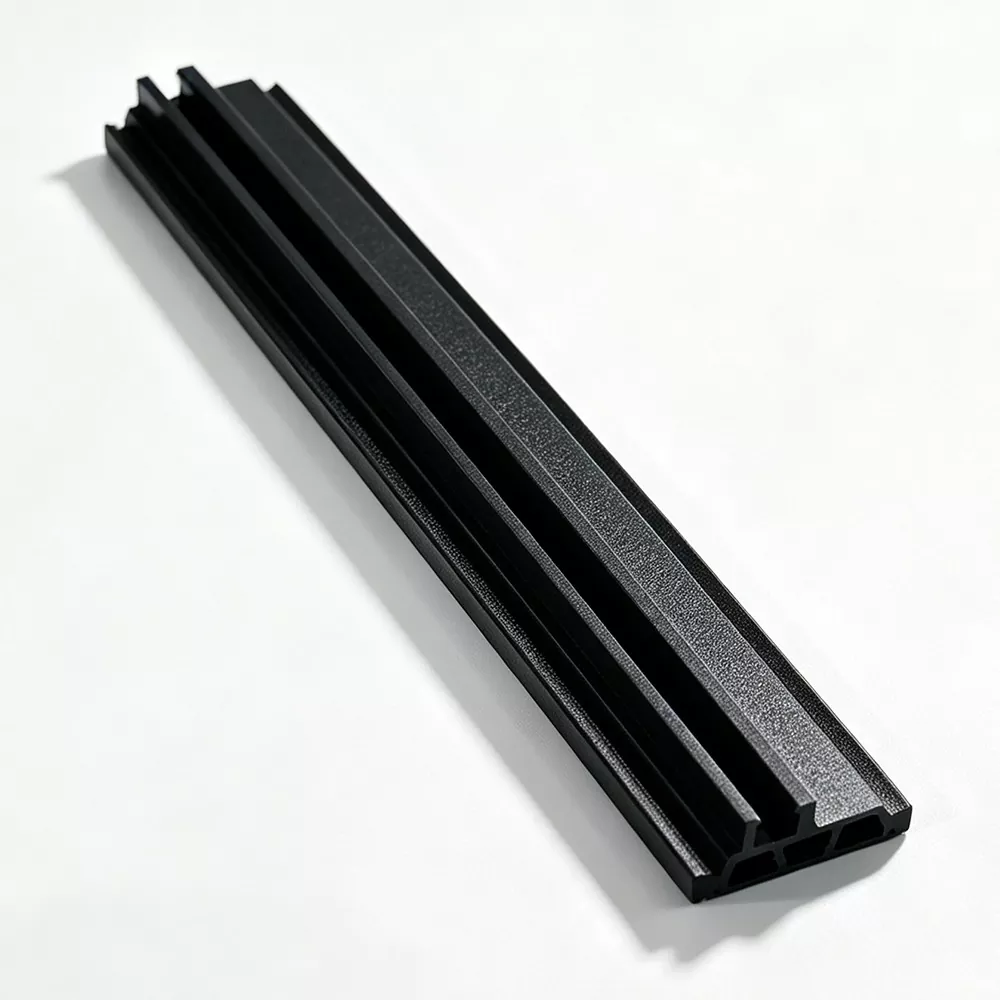

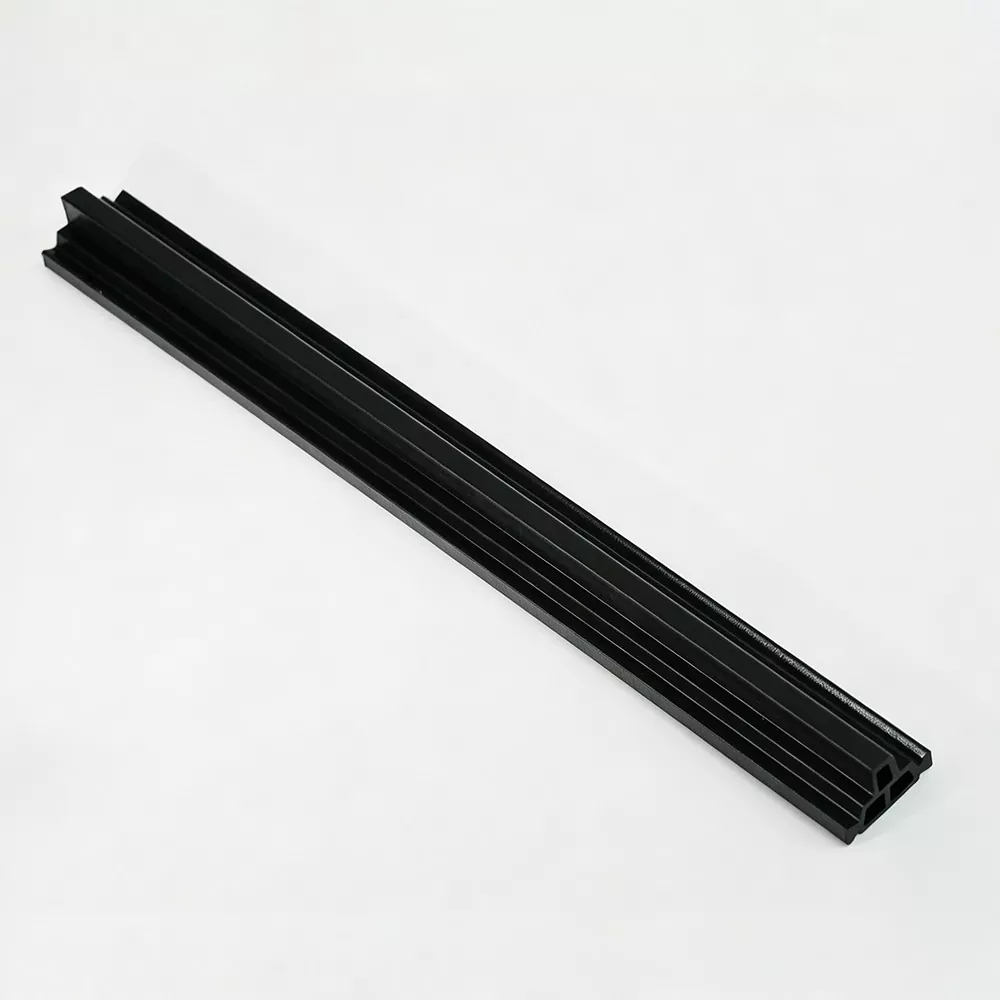

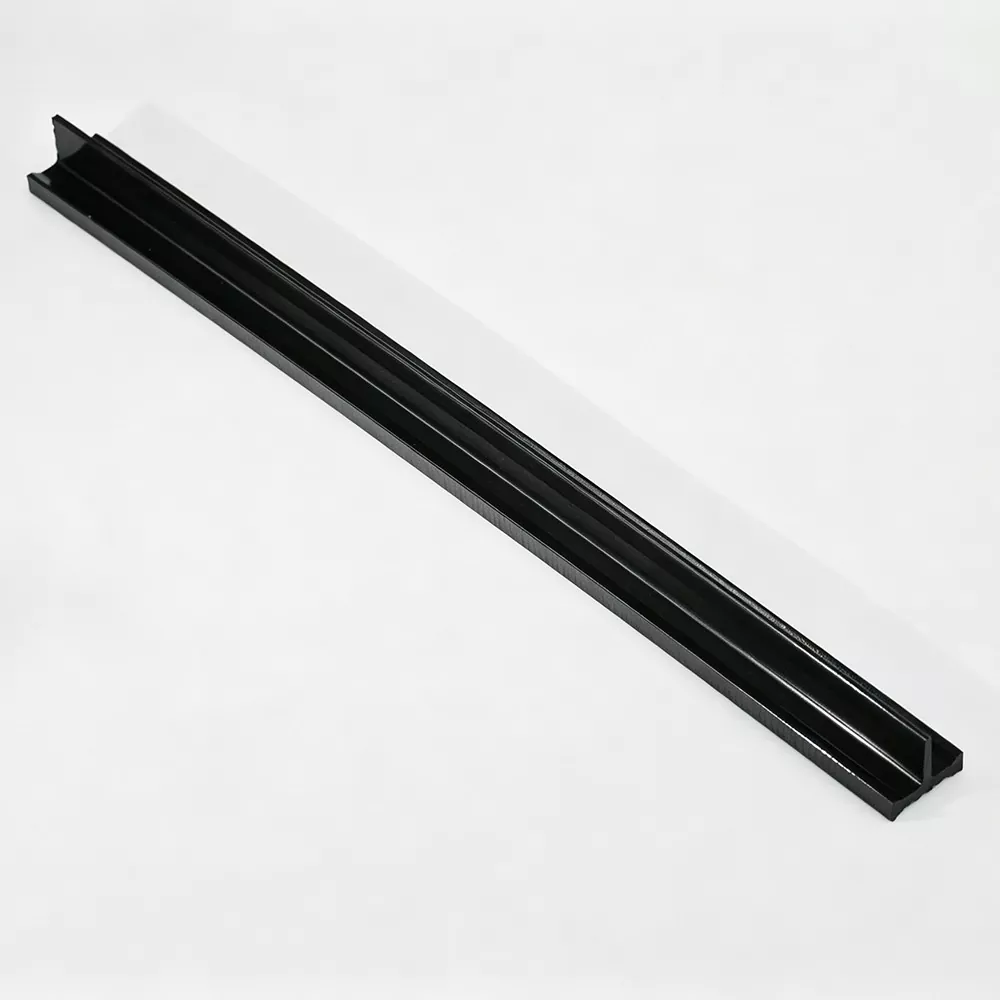

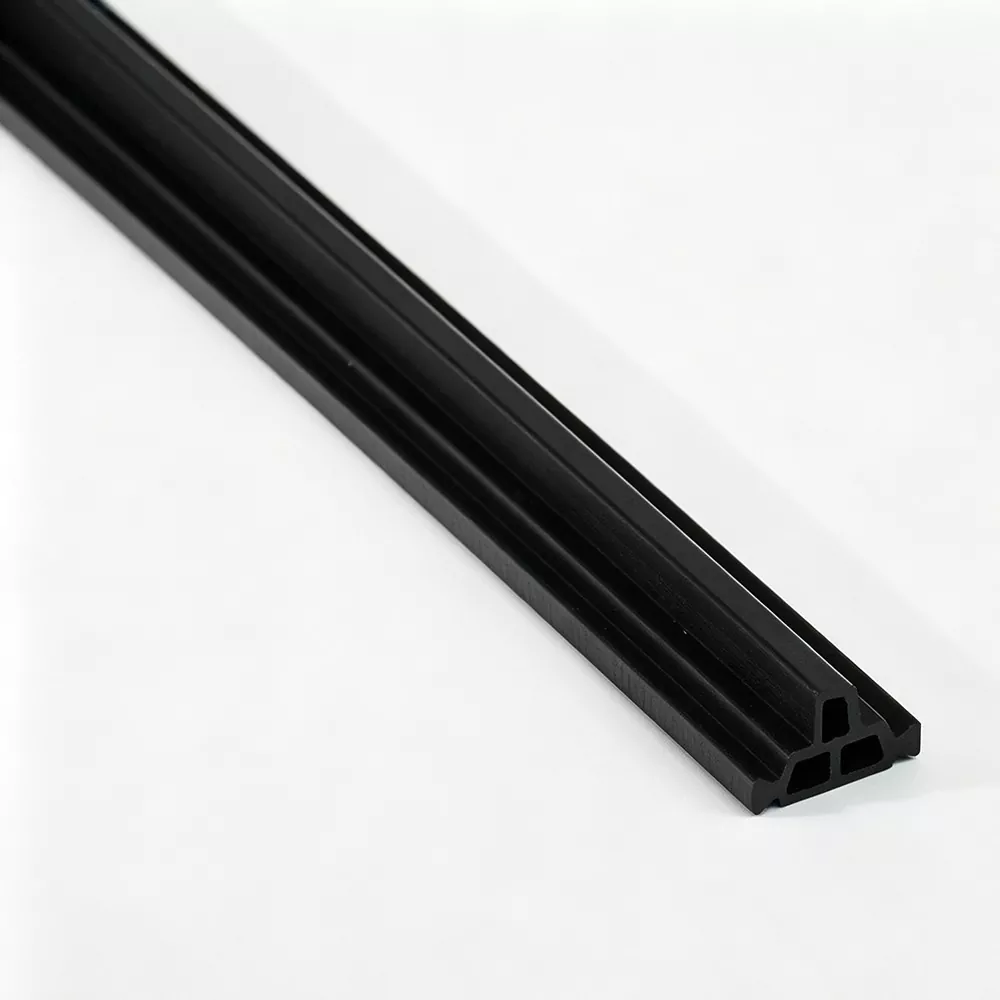

Thermal Break nauha verhoseinille

Alumiiniverhoseinäjärjestelmissä Thermal Break Strip for Curtain Walls tarjoaa ei-metallisen liitoksen erotettujen alumiiniprofiiliosien välille. Jinxing, Kiinalainen valmistaja ja tehdas, valmistaa PA66 GF25 lämpökatkoprofiileja, jotka voidaan sovittaa verhoseinien ekstruusiomalleihin ja joiden profiilin geometria määräytyy profiilin uran, liitosrakenteen ja vaadittujen mittojen mukaan.

Rakennettu verhoseinän profiiligeometrian ympärille

Verhoseinien suulakepuristeet sisältävät usein syvempiä uria, useita liitoskohtia tai erityisesti suunniteltuja osia ristikkoa, peräpeiliä ja muita kehyskomponentteja varten. Lämpökatkaisunauhan on vastattava näitä rakenteita sen sijaan, että se valitaan vain leveyden mukaan.

Jinxing voi kehittää nauhan todellisen alumiinipursotuksen ympärille ottaen huomioon:

· Profiilin uran mitat

· nauhan lisäyskohta

· Lukitus- tai sitoutumisalueet

· Poikkileikkauksen syvyys

· Vaadittava erotus alumiiniosien välillä

· Kokoamismenetelmä

Tämä profiilin ja nauhan yhteensovitus on erityisen tärkeä, kun verhoseinäjärjestelmässä käytetään ei-standardista alumiinipursotusta.

Mitä nauha edistää verhoseinäjärjestelmää

Nauha toimii lämpöerotuskomponenttina alumiinirungossa. Korvaamalla jatkuvan metalliliitoksen polyamidiprofiililla se katkaisee suoran johtavan reitin erotettujen alumiiniosien välillä.

Sen rooli liittyy läheisesti kokonaisen verhoseinän suunnitteluun. Alumiinin suulakepuristus, lämpömurtonauha, lasitusjärjestelmä, tiivisteet ja liitosmenetelmä vaikuttavat kaikki kootun julkisivun lopulliseen lämpökäyttäytymiseen.

Tuotteen edut

Vahvistettu PA66-profiili

Jinxing käyttää PA66 GF25:tä ensisijaisena materiaalina. 25 % lasikuituvahvistus tarjoaa paremman jäykkyyden ja mekaanisen lujuuden kuin vahvistamaton polyamidi.

Profiilikohtaiset poikkileikkaukset

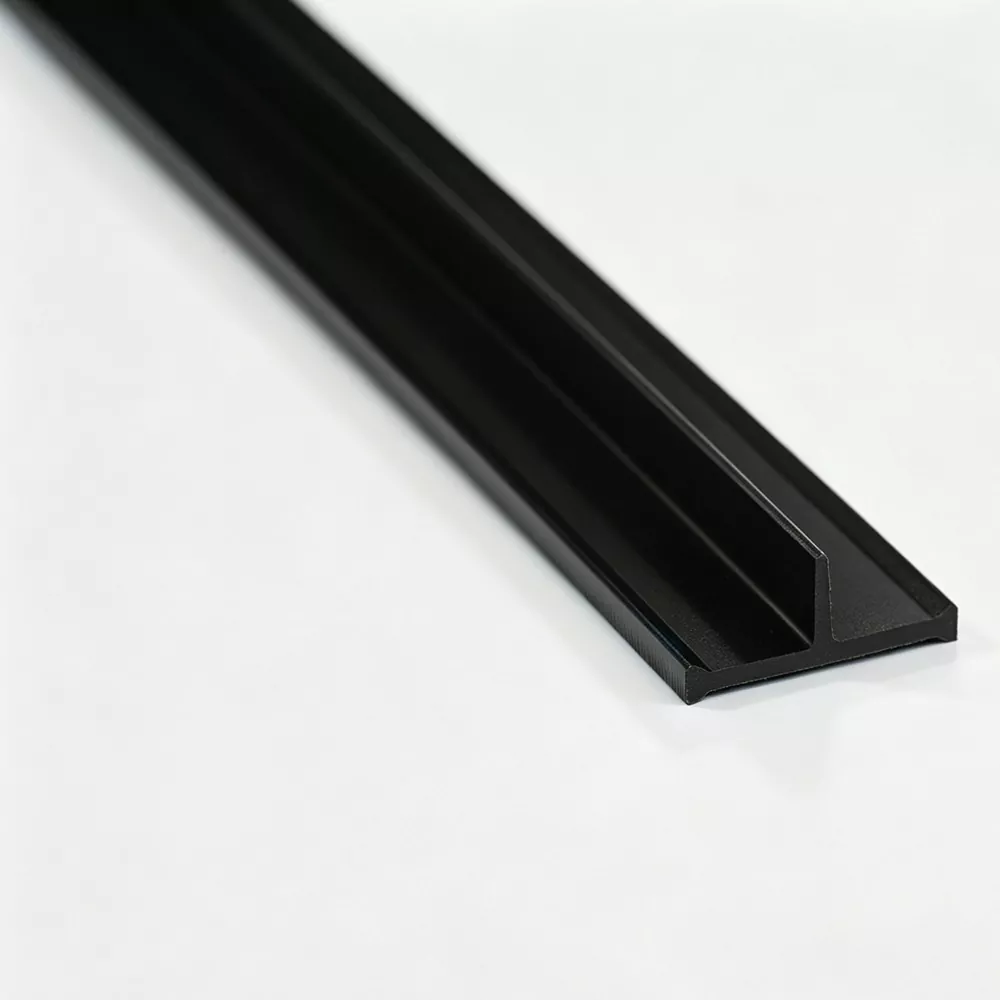

Thermal Break Strip verhoseinille voidaan valmistaa eri geometrioilla verhoseinän suulakepuristuksen mukaan, mukaan lukien standardi I-Type, C-Type, T-Type ja erikoisprofiilit.

Vakaa pitkän leikkauksen geometria

Verhoseinäprofiileissa voi olla suhteellisen pitkiä alumiiniosia. Yhdenmukainen nauhageometria ekstruusiota pitkin auttaa säilyttämään aiotun suhteen lämpökatkon ja alumiiniprofiilin välillä asennuksen aikana.

Hallitut mekaaniset ominaisuudet

Materiaalien ja valmiiden profiilien ominaisuudet voidaan tarkastaa sovittujen teknisten vaatimusten mukaan, mukaan lukien vetolujuus, kovuus, lämpövanheneminen ja muut asiaankuuluvat ominaisuudet.

Jalustan ja peräpeilin profiilien sovitus

Verhoseinien rakentamisessa jalustoissa ja peräpeilissä voidaan käyttää erilaisia ​​alumiinipuristusmalleja. Niiden lämpökatkosvaatimukset voivat siksi vaihdella.

Sen sijaan, että sovellettaisiin yhtä nauhaspesifikaatiota koko projektiin, verhoseinien lämpökatkaisunauha voidaan määrittää erikseen vastaavan suulakepuristuksen mukaan.

Projekteissa, joissa on useita verhoseinän profiiliosia, Jinxing voi tarkastella piirustuksia ja järjestää tarvittavat nauhatiedot niiden mukaisesti.

Osakehitys verhoseinäjärjestelmille

Kun olemassa oleva standardinauha ei vastaa alumiinipursotusta, Jinxing tukee profiilin kehitystä teknisten tietojen perusteella.

Kehitysprosessi voi sisältää:

Alumiiniprofiilipiirustus → Leikkausanalyysi → Työkalut → Koeprofiili → Mittatarkistus → Tuotanto

Kriittiset mitat varmistetaan koevaiheessa ennen normaalia tuotantoa. Tästä on hyötyä verhoseinien valmistajille, jotka kehittävät omia suulakepuristusjärjestelmiä tai korvaavat olemassa olevan lämpökatkosnauhan.

Materiaali- ja suorituskykyvaatimukset

Jinxingin pääasiallinen käyttämä materiaali on PA66, joka on vahvistettu 25 % lasikuidulla.

Verhoseinäprojekteissa asiaankuuluvia materiaaliominaisuuksia voivat olla:

· Vetolujuus

· Leikkaukseen liittyvä mekaaninen suorituskyky

· Shore-kovuus

· Lämmön ikääntymisen kestävyys

· Vedenkestävyys

· Lineaarinen laajenemiskäyttäytyminen

· Suorituskyky tietyissä lämpötiloissa

Testaus voidaan järjestää sovellettavien standardien ja asiakkaan teknisen eritelmän mukaisesti.

Tarkastuksen painopiste

Verhoseinien Thermal Break Strip -nauhan mittojen tarkkuus on erityisen tärkeä alueilla, jotka liittyvät alumiinipursotukseen.

Jinxingin tarkastus voi kattaa:

Valintaopas

Ennen kuin tilaat verhoseinään lämpökatkonauhan, hyödyllisin tieto on yhteensopiva alumiinipuristuspiirustus.

Tärkeimmät kohdat, jotka on vahvistettava, ovat:

Alumiiniprofiili → Urarakenne → Liuskan geometria → Mekaaninen liitäntä → Vaaditut mitat → Materiaali → Määrä

Moniprofiilisessa verhoseinäprojektissa jokainen asiaankuuluva alumiiniosa tulee tarkistaa erikseen sen sijaan, että oletetaan, että yksi lämpökatkaisulista sopii kaikkiin kehysosiin.

FAQ

Mikä on Thermal Break Strip verhoseinille?

Se on polyamidieristeprofiili, joka on sijoitettu erotettujen alumiiniosien väliin termisesti rikotun verhoseinän kehystysjärjestelmässä.

Mitä materiaalia Jinxing käyttää?

Jinxing valmistaa pääasiassa verhoseinien lämpökatkaisuliuskoja käyttämällä PA66 GF25:tä, jossa on 25 % lasikuituvahviste.

Voidaanko nauha sovittaa mukautettuun verhoseinään?

Kyllä. Jinxing voi kehittää poikkileikkauksen alumiiniprofiilipiirustuksen tai olemassa olevan nauhanäytteen mukaan.

Tarvitaanko eri nauhoja ristikkoihin ja peräpeiliin?

Ne voivat olla. Oikea nauha riippuu kunkin alumiinipursotuksen geometriasta ja urarakenteesta, joten erilaiset verhoseinäprofiilit voivat vaatia erilaisia ​​spesifikaatioita.

Mitä tietoja tarjoukseen tarvitaan?

Alumiiniprofiilipiirustus, vaadittu nauhaosuus tai näyte, mitat, materiaalivaatimukset, väri, pituus ja arvioitu määrä ovat hyödyllisiä spesifikaation vahvistamisessa.

Voiko Jinxing tuottaa erikoismuotoisia verhoseinien lämpökatkaisuliuskoja?

Kyllä. Epätyypillisiä poikkileikkauksia voidaan kehittää asiakkaan profiilivaatimusten mukaisilla työkaluilla.
