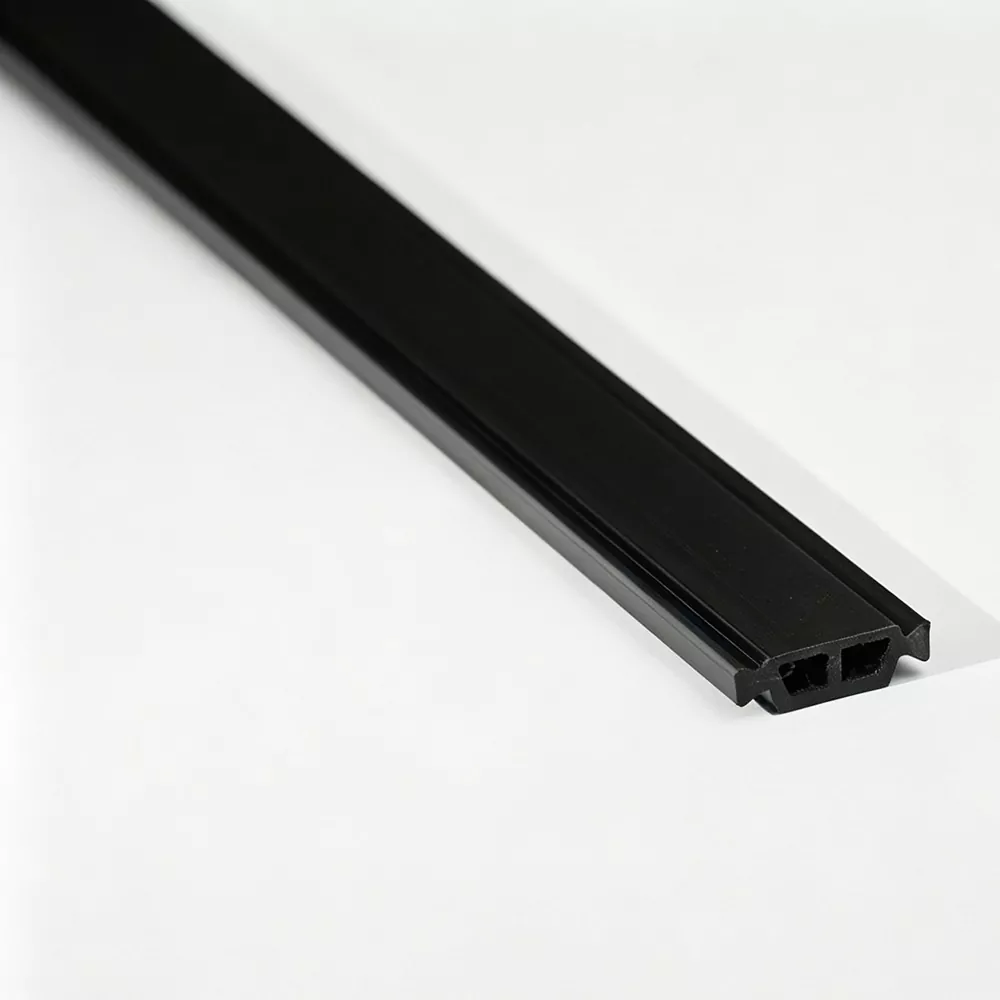

A äänieristys lämpökatkosnauhaon erikoistunut rakennuskomponentti, joka on suunniteltu keskeyttämään johtavan lämmönsiirron ja samalla vähentämään tärinää ja äänen siirtymistä rakenteellisten rajapintojen kautta. Erottamalla lämpöä johtavat kehys- tai tukikomponentit viereisistä materiaaleista, se voi parantaa sisämukavuutta, parantaa vaipan suorituskykyä ja hallitumpia akustisia olosuhteita. Tämä artikkeli selittää sen toimintaperiaatteen, sovellukset, materiaalinäkökohdat, asennustekijät ja käytännön valintakriteerit arkkitehdeille, urakoitsijoille, valmistajille ja rakennusmateriaalien ostajille.
1. Mikä on äänieristyslämpönauha?
Nykyaikaisten rakennusten täytyy hallita muutakin kuin lämpötilaa. Asukkaat odottavat myös hiljaisia huoneita, tasaisia sisälämpötiloja, vähemmän vetoa ja mukavia sisäpintoja. Näitä vaatimuksia on vaikeampi saavuttaa, kun metallikehykset, kannakkeet, nastat, kiskot, paneelit tai muut johtavat komponentit luovat suoria polkuja rakennuksen vaipan läpi.
Valittuihin liitäntöihin asennetaan äänieristyslämpökatkaisulista, joka katkaisee nämä suorat polut. Sen ensisijainen lämpötehtävä on vähentää johtavaa lämmönsiirtoa lämpösillan kautta. Materiaalikoostumuksestaan ja asennusasennostaan riippuen se voi myös edistää akustista irtoamista vähentämällä suoraa kosketusta ja rajoittamalla tärinän siirtymistä yhdistettyjen rakennusosien välillä.
Lämpösillat ovat erityisen tärkeitä silloin, kun johtavat komponentit ylittävät tai katkaisevat muuten eristetyn vaipan. Näissä paikoissa lämpö voi ohittaa pääeristekerroksen, mikä heikentää koko kokoonpanon tehokkuutta ja saattaa aiheuttaa kylmempiä sisäpintoja.
2. Mihin rakennusongelmiin se voi puuttua?
Huonosti yksityiskohtainen yhteys voi aiheuttaa useita ongelmia samanaikaisesti. Metallirunko voi tarjota kätevän rakenteellisen liitoksen, mutta sen korkea lämmönjohtavuus voi luoda ei-toivotun lämmönsiirtoreitin. Samanaikaisesti jäykät liitokset voivat tarjota väyliä tärinälle ja ilmassa tai rakenteen välittämälle äänelle.
Nämä ongelmat ovat erityisen tärkeitä kevyissä teräsrungoissa, verhoseinissä, julkisivujärjestelmissä, metalliseinissä, modulaarisissa rakennuksissa ja muissa kokoonpanoissa, joissa johtavat materiaalit ovat keskittyneet liitosten ja liitosten ympärille.
Kevyiden teräsrunkoisten seinien lämpökatkaisuliuskojen tutkimus on osoittanut, että nauhan materiaali, sijoitus sekä yksi- tai kaksikerroksisten kerrosten käyttö voivat vaikuttaa valmiin seinäkokoonpanon lämpösuorituskykyyn.
3. Kuinka lämpö- ja akustiset toiminnot toimivat yhdessä
Vähentää johtavaa lämmönsiirtoa
Lämpötoiminto perustuu materiaalin, jolla on suhteellisen alhainen lämmönjohtavuus, lisäämiseen johtavampien komponenttien väliin. Sen sijaan, että metalli-metalli- tai metalli-rakennerajapinta voisi luoda jatkuvan johtavan reitin, nauhassa on hallittu eristyskerros.
Todellinen tulos riippuu pikemminkin koko liitännästä kuin pelkästä nauhasta. Kiinnikkeet, puristus, paksuus, kosketuspinta, geometria ja ympäröivä eristys voivat kaikki vaikuttaa lämmön virtaukseen. Tästä syystä tuote, jolla on erinomaiset laboratoriomateriaaliominaisuudet, ei automaattisesti tuota samaa parannusta jokaiseen rakennuksen yksityiskohtaan.
Tukee akustista erotusta
Akustinen suorituskyky toimii eri mekanismin kautta. Kimmoisa tai tärinää vaimentava liitäntä voi vähentää suoraa mekaanista kosketusta kytkettyjen komponenttien välillä. Tämä voi auttaa rajoittamaan rakenteen aiheuttaman tärinän siirtymistä kehystys- ja tukiliitosten kautta.
Äänenhallinta on kuitenkin kokoonpanotason haaste. Pienet välit, jäykät kiinnikkeet, huonosti tiivistetyt liitokset, huoltoläpiviennit ja viereinen voimansiirto voivat heikentää muuten hyvin suunniteltua akustista seinää tai julkisivua.
4. Missä Thermal Break Strips -liuskoja käytetään?
Tarkka käyttökohde riippuu rakennusjärjestelmästä, tarvittavasta kantavuudesta, lämpötavoitteesta, akustisista vaatimuksista, ympäristöolosuhteista ja asennustavasta. Yleisiä sovelluksia ovat:
- Kevyet teräs- ja kylmämuovatut terässeinäjärjestelmät
- Metalliset nastat ja telaliitännät
- Verhoseinän ja julkisivun kehysliitokset
- Ikkunoiden ja oven karmien liitännät
- Ulkoverhoilun tukijärjestelmät
- Katon ja seinän liitostiedot
- Modulaariset ja esivalmistetut rakennusjärjestelmät
- Sisäosat, jotka vaativat tärinänhallintaa
- Laitteiden tai paneelien tukirajapinnat, joissa tarvitaan lämpöeristystä
- Erikoistuneet arkkitehtoniset ja teolliset kotelointijärjestelmät
Thermal break tekniikka yhdistetään laajalti ikkunoiden karmeihin, verhoseiniin, julkisivukiinnikkeisiin, seinäkehykseen ja paikallisiin liitäntöihin. Nykyaikainen tutkimus myös luokittelee lämpökatkot rakenteellisten liitosten, paikallisten liitosten, seinäverhousten, julkisivukiinnikkeiden ja ikkunankehyssovellusten mukaan.
5. Materiaalia ja suorituskykyä koskevat näkökohdat
Sopivan materiaalin valinta on monimutkaisempaa kuin alhaisimman saatavilla olevan lämmönjohtavuuden valitseminen. Nauhan on toimittava todellisten rakennuksen yksityiskohtien ja ympäristöolosuhteiden mukaisesti.
| Suorituskykytekijä | Miksi sillä on merkitystä | Mitä ostajien tulee tarkistaa |
|---|---|---|
| Lämmönjohtavuus | Vaikuttaa johtavan lämmönsiirtonopeuteen. | Ilmoitettu johtavuus, testimenetelmä, paksuus ja lämpötilaolosuhteet. |
| Lämpövastus | Osoittaa vastustusta lämmön virtaukselle nauhan läpi. | Paksuus ja laskettu tai testattu kestävyys tarkoitettuun käyttötarkoitukseen. |
| Akustinen käyttäytyminen | Määrittää, kuinka tehokkaasti käyttöliittymä voi vähentää tärinän siirtymistä. | Materiaalin kimmoisuus, jäykkyys, vaimennusominaisuudet ja kokoonpanotestitiedot. |
| Puristus | Liiallinen puristus voi muuttaa mittoja ja suorituskykyä. | Puristuslujuus, puristussarja ja pitkän aikavälin mittavakaus. |
| Kosteudenkestävyys | Kosteus voi vaikuttaa kestävyyteen ja lämpösuorituskykyyn. | Veden imeytyminen, kosteudenkestävyys ja ympäristöaltistuksen rajat. |
| Lämpötilankestävyys | Rakennusten vaipat kokevat vuodenaikojen ja paikallisia lämpötilavaihteluita. | Suositeltu käyttölämpötila-alue ja ikääntymiskyky. |
| Tuli suorituskyky | Materiaalivalinnan tulee sopia rakennuskokoonpanon palostrategiaan. | Sovellettava paloluokitus ja projektikohtaiset vaatimukset. |
Materiaalivalinnalla tulee tasapainottaa lämmönjohtavuus lujuuden, jäykkyyden, kestävyyden, rakennettavuuden ja kustannusten kanssa. Lämpösuojausjärjestelmissä voidaan käyttää polymeerejä, kuituvahvisteisia materiaaleja, vaahtopohjaisia tuotteita, elastomeerisia materiaaleja tai suunniteltuja komposiitteja käyttötarkoituksesta riippuen.
6. Tuotteen valinnan avaintekijät
Ostajat keskittyvät usein ensin lämmönjohtavuuteen, mutta luotettavan ostopäätöksen tulisi arvioida koko sovellus. Seuraavat kysymykset voivat auttaa tarkentamaan sopivaa määritystä.
-
Mihin nauha asennetaan?
Tunnista, istuuko se metallikehyksen, julkisivukiinnikkeiden, paneelien, ikkunankehysten, kiskojen tai muun käyttöliittymän välissä. -
Onko liitäntä kantava?
Ei-kantava eristeliuska ja rakenteellinen lämpökatko voivat vaatia hyvin erilaisia mekaanisia ominaisuuksia. -
Mikä paksuus vaaditaan?
Paksuus vaikuttaa lämpövastukseen, puristumiseen, mittapysyvyyteen ja liitosgeometriaan. -
Onko hankkeella akustisia vaatimuksia?
Jos tärinän vähentäminen on tärkeää, harkitse kimmoisuutta ja täydellistä liitoskohtaa pelkän lämmönjohtavuuden sijaan. -
Millaisia ympäristöolosuhteita odotetaan?
Ulkojulkisivuilla saattaa esiintyä kosteutta, UV-altistusta, lämpötilavaihteluita ja jäätymis-sulamisolosuhteita, jotka eroavat suojatuista sisätiloista. -
Miten se asennetaan?
Liima, mekaaninen kiinnitys, puristusliitos, valmiiksi leikatut osat tai jatkuvat telat voivat vaikuttaa asennusnopeuteen ja lopputulokseen.
7. Asennus- ja projektinäkökohdat
Asennuslaadulla voi olla suuri vaikutus lämpökatkosnauhan tehokkuuteen. Jopa korkean suorituskyvyn materiaali voi menettää arvoaan, jos se on epäjatkuva, väärin sijoitettu, liian puristettu tai ohitettu tarpeettomilla johtavilla liitoksilla.
Säilytä jatkuvuus, kun se on käytännöllistä
Nauhan tulee seurata suunniteltua lämmönsäätöpolkua niin jatkuvasti kuin rakenteen yksityiskohdat sallivat. Suunnittelemattomat raot voivat luoda paikallisia johtavia siltoja.
Ohjaa pakkausta
Puristuksen tulee pysyä valmistajan suosittelemalla alueella. Liiallinen puristus voi muuttaa paksuutta, mekaanista käyttäytymistä ja akustista kimmoisuutta.
Koordinoi kiinnikkeet ja liitokset
Lämpökatko ei poista lämmön siirtymistä jokaisen kiinnityksen kautta. Pultit, ruuvit, kannakkeet ja muut johtavat elementit voivat silti tarjota lämmönsiirtoreittejä. Liitäntägeometriaa on siksi pidettävä täydellisenä järjestelmänä.
Suojaa käyttöliittymä
Ulkosovelluksissa tulee ottaa huomioon kosteusaltistus ja pitkäaikainen ympäristökestävyys. Kosteus voi vaikuttaa joidenkin lämpömurtomateriaalien lämpöominaisuuksiin ja käyttöikään, mikä tekee oikean materiaalin valinnasta ja yksityiskohdista tärkeitä.
8. Käytännön edut rakennusprojekteille
Oikein valittuna ja asennettuna äänieristyslämpönauha voi tukea useita projektin tavoitteita samanaikaisesti.
On tärkeää tehdä ero tuotteen potentiaalisen panoksen ja valmiin rakennuksen suorituskyvyn välillä. Lämpösiltoihin vaikuttavat geometria, materiaalit, läpiviennit ja liitosyksityiskohdat, kun taas akustinen suorituskyky riippuu koko äänenhallintakokoonpanosta.
9. Suorituskykyä koskevat näkökohdat yhdellä silmäyksellä
| Projektin haaste | Thermal Break Stripin rooli | Suunnittelun lisähuomio |
|---|---|---|
| Metalli-metalli lämpösilta | Esittelee matalan johtavuuden rajapinnan. | Tarkista kiinnikkeet, jatkuvuus, paksuus ja liitosgeometria. |
| Kylmä sisäpinta | Voi vähentää paikallista johtavaa lämmön virtausta. | Arvioi täydellinen lämpösilta ja sisäilman kosteusolosuhteet. |
| Rakennevälitteinen tärinä | Voi tarjota joustavan erotuskerroksen. | Ohjaa jäykkiä ohituksia ja sivureittejä. |
| Kevyt teräsrunko | Auttaa käsittelemään johtavia polkuja teräsosien läpi. | Koordinoi onteloeristyksen ja ulkoisen eristyksen kanssa. |
| Julkisivuliitäntä | Voi vähentää lämpösiltoja valituissa tukipisteissä. | Tarkista kantavuus, kosteusaltistus ja pitkäaikainen kestävyys. |
10. Usein kysytyt kysymykset
Mikä on äänieristyslämpönauhan päätarkoitus?
Sen ensisijainen tarkoitus on katkaista johtava lämmönsiirto rakennuksen liitännässä. Materiaalista ja kokoonpanosta riippuen se voi myös edistää akustista irtoamista vähentämällä suoraa mekaanista kosketusta ja tärinän siirtymistä.
Voiko lämmöneristysnauha korvata perinteisen äänieristyksen?
Yleensä ei. Lämpösuojanauha on paikallinen rajapintakomponentti eikä täydellinen akustinen eristysjärjestelmä. Tehokas äänenhallinta vaatii yleensä massan, absorption, ilmatiiviyden, kimmoisan erotuksen ja vierekkäisten reittien huolellisen hallinnan yhdistelmän.
Soveltuvatko lämpökatkaisunauhat teräskehykseen?
Kyllä. Teräsrunko on yleinen sovellus, koska metalliosat voivat luoda vahvoja lämpösiltoja muuten eristettyjen kokoonpanojen kautta. Kokeellisessa tutkimuksessa on erityisesti arvioitu lämpömurtoliuskoja kevyissä teräsrunkoisissa seinissä.
Antaako paksumpi nauha aina paremman suorituskyvyn?
Ei välttämättä. Paksuuden lisääminen voi parantaa lämmönkestävyyttä joissakin malleissa, mutta lopputulos riippuu myös materiaalin johtavuudesta, puristamisesta, liitosgeometriasta, kiinnikkeistä ja ympäröivästä kokoonpanosta. Sopiva paksuus on siksi määritettävä projektin yksityiskohdista.
Mitä materiaaleja voidaan käyttää lämpökatkaisuliuskoina?
Käyttökohteesta riippuen lämpökatkotuotteissa voidaan käyttää teknisiä polymeerejä, elastomeerejä, vaahtomateriaaleja, kuituvahvisteisia komposiitteja tai muita heikosti johtavia materiaaleja. Rakenteelliset sovellukset vaativat lisähuomiota puristuslujuuteen, jäykkyyteen, virumiseen ja mittojen vakauteen.
Voivatko lämpökatkaisunauhat estää kondensoitumisen?
Ne voivat edistää kondensaatioriskin hallintaa vähentämällä paikallista lämmönvirtausta ja auttamalla ylläpitämään lämpimämpiä pintalämpötiloja lämpösillan paikoissa. Kondensoituminen riippuu kuitenkin koko kuoren suunnittelusta, sisäilman kosteudesta, ulkolämpötilasta, ilmavuodoista ja kosteuden hallinnasta.
Mitä ostajien tulisi pyytää lämpökatkosnauhan toimittajalta?
Ostajien tulee pyytää tuotteen mitat, lämmönjohtavuustiedot, lämpötila-alue, puristusominaisuudet, materiaalin koostumus, ympäristönkestävyys, soveltuvat testiraportit, asennusohjeet ja tiedot räätälöintivaihtoehdoista. Projektikohtaisissa sovelluksissa näytetestaus tai kokoonpanotason suorituskykytiedot voivat myös olla arvokkaita.
Voiko lämpökatkaisuliuskoja räätälöidä?
11. Viimeiset ajatukset
Äänieristyslämpöeristysliuska voi olla suhteellisen pieni komponentti, mutta sen sijainti kriittisellä rajapinnalla antaa sille tärkeän roolin nykyaikaisessa rakennussuunnittelussa. Erottelemalla johtavat materiaalit ja tarvittaessa tarjoamalla joustavan rajapinnan se voi tukea sekä lämmönsäätöä että akustisia tavoitteita.
Luotettavin tapa on valita nauha koko liitoksen mukaan sen sijaan, että arvioitaisiin yksittäistä materiaalin ominaisuutta erikseen. Lämmönjohtavuus, paksuus, puristus, mekaaniset vaatimukset, akustinen käyttäytyminen, altistuminen ympäristölle, asennustapa ja liitäntägeometria on otettava huomioon yhdessä.
Arkkitehdeille, urakoitsijoille, valmistajille, jakelijoille ja rakennusmateriaalien ostajille oikea lämpökatkosratkaisu voi auttaa vastaamaan yleisiin haasteisiin, jotka liittyvät metallirunkoon, julkisivuliitäntöihin, kevytrakenteeseen ja muihin alueisiin, joilla lämpö- ja akustinen suorituskyky risteävät.
