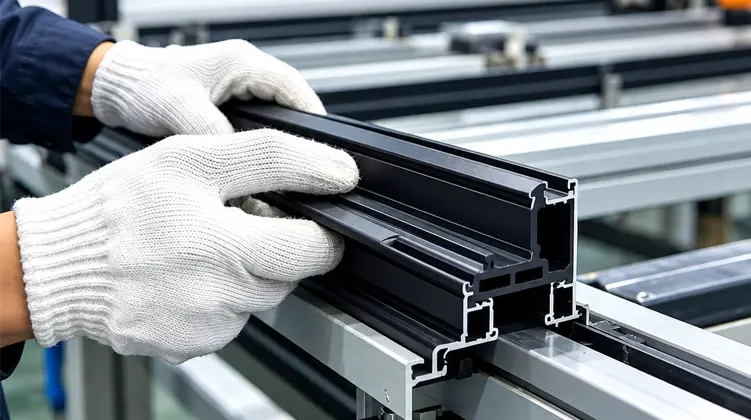

Mitä insinöörien tulee tarkistaa, kun he valitsevat PA66 GF25 -lämpönauhat alumiiniprofiileille?

Miksi lämpökatko-osalla on väliä

Alumiinia arvostetaan sen lujuuden, korroosionkestävyyden, ulkonäön ja puristamisen helppouden vuoksi, mutta alumiini johtaa myös lämpöä helposti. Termisesti rikki rakenne korjaa tämän ominaisuuden erottamalla alumiiniosat ei-metallisella materiaalilla.

Termisesti erotetussa ikkuna-, ovi- tai verhoseinäkokoonpanossa alumiinisen sisäosan ja ulkopuolisen alumiiniosan ei ole tarkoitus muodostaa yhtä keskeytymätöntä metallista polkua. Sen sijaan niiden väliin on sijoitettu polyamidiprofiili. Tämä luo fyysisen keskeytyksen johtavaan reittiin ja tukee rungon lämpöerottelustrategiaa.

Nauhassa on siksi kaksi työtä, joiden on toimittava yhdessä. Ensinnäkin sen on luotava tarkoitettu erotus alumiiniosien välille. Toiseksi sen on pysyttävä mekaanisesti kiinni profiilissa asennuksen ja myöhemmän käytön aikana. Liuska, joka antaa erotuksen, mutta ei sovi onteloon oikein, ei ole käytännöllinen ratkaisu. Samoin nauha, joka sopii mitoiltaan, mutta josta puuttuu asettamisen ja rullauksen edellyttämä mekaaninen stabiilisuus, voi aiheuttaa tuotantoongelmia.

Tästä syystä nauhan valinnan tulisi alkaa alumiiniprofiilista luettelon nimen sijaan. Ontelo, ura, lukitusrakenne ja vaadittu kiinnityssyvyys tarjoavat todelliset tekniset rajoitteet.

Mitä PA66 GF25 tarkoittaa käytännössä

PA66 viittaa polyamidiin 66, tekniseen kestomuoviin, joka tunnetaan lujuuden, jäykkyyden, mittastabiilisuuden ja mekaanisen kuormituksen kestävyyden yhdistelmästään. "GF25" -merkintä osoittaa, että materiaali sisältää 25 % lasikuitulujitetta. Lämpökatkoprofiilissa tätä vahvistusta käytetään lisäämään jäykkyyttä ja parantamaan mekaanista vakautta verrattuna vahvistamattomaan polyamidikoostumukseen.

25 % lasikuituvahvistus

Vahvistetun polyamidiprofiilin on kestettävä kokoonpanon aikana syntyviä voimia. Monissa termisesti rikkoutuneissa alumiinijärjestelmissä nauha työnnetään valmiisiin uriin ja kiinnitetään sitten valssausprosessin kautta. Vahvike auttaa profiilia säilyttämään vakaan muodon, kun kokoamisreitillä kohdistetaan mekaanista voimaa.

Lasikuitu vaikuttaa myös materiaalin käyttäytymiseen tavoilla, jotka tekevät prosessin ohjauksesta tärkeää. Kuitujen jakautuminen ja suuntaus voivat vaikuttaa pituussuuntaiseen lujuuteen, poikittaisleikkauskestävyyteen, pinnan ulkonäköön ja mittojen sakeuteen. Tuotantoprosessin on siksi säädettävä enemmän kuin pelkkä ekstruusiolämpötila.

Mittojen vakaus

Lämpömurtonauha on tarkkuusprofiili eikä yksinkertainen muovilevy. Sen leveyden, korkeuden, seinän geometrian, lukitusominaisuuksien ja paksuuden on pysyttävä riittävän yhtenäisinä, jotta ne sopivat alumiinionteloon. Pienet mittamuutokset voivat vaikuttaa työntövoimaan, tarttumissyvyyteen ja lopulliseen mekaaniseen liittämiseen.

Ekstruusio-, jäähdytys- ja muotoiluolosuhteet edistävät kaikki tätä vakautta. Liian aggressiivinen tai huonosti tasapainotettu jäähdytys voi vaikuttaa kutistumiseen ja profiilin muotoon. Vetonopeus vaikuttaa myös jatkuvan ekstrudoidun osan mittoihin. Tästä syystä profiilien valmistus vaatii koordinoitua lämmön, nopeuden, työkalujen ja jäähdytysolosuhteiden hallintaa.

Kestää pitkäaikaista mekaanista kysyntää

Terminen murtoprofiilit voivat pysyä alumiinirungon sisällä useita vuosia. Tänä aikana materiaalin odotetaan säilyttävän riittävän mekaanisen eheyden, kun se altistuu toistuville ympäristön muutoksille. Tarkat vaatimukset riippuvat runkojärjestelmästä, paikallisesta ilmastosta, suunnittelustandardista ja suunnitelluista käyttöolosuhteista.

• Jäykkyys:tärkeää profiilin muodon säilyttämiseksi profiilin asennuksen aikana.
• Mittojen johdonmukaisuus:välttämätön ennustettavalle kytkeytymiselle alumiinin suulakepuristuksen kanssa.
• Leikkauskestävyys:merkityksellinen silloin, kun nauhaan kohdistuu kokoonpanon ja profiilin kuormituksen aiheuttamia voimia.
• Lämpöstabiilisuus:olennainen, koska runko kokee lämpötilamuutoksia huollon aikana.
• Prosessin johdonmukaisuus:Olennaista, kun samaa nauhageometriaa käytetään toistuvissa tuotantoajoissa.

Nämä ominaisuudet selittävät, miksi vahvistettua teknistä polymeeriä käytetään yleisen muoviprofiilin sijasta. Lämpökatkaisuosan on toimittava osana rakennekokoonpanoa, ei pelkästään eristävänä välikappaleena.

Kuinka alumiiniprofiilin geometria määrittää nauhan

Onnistunut lämpökatkossuunnittelu alkaa varsinaisesta alumiinin suulakepuristamisesta. Tuotenimet, kuten I-Type, C-Type tai T-Type, kuvaavat yleisiä osioperheitä, mutta ne eivät korvaa oikean vastaavuuden edellyttämiä mittatietoja.

Hyödyllisin tekninen lähestymistapa on verrata alumiinionteloa polyamidinauhan vastaaviin mittoihin. Suhde voidaan tiivistää seuraavien tekijöiden kautta.

Aloita piirustuksesta tai fyysisestä profiilista

Mitoitettu alumiinipuristuspiirustus tarjoaa selkeimmän lähtökohdan, koska se näyttää ontelon leveyden, uran mitat, seinän geometrian ja kriittiset toleranssit. Fyysinen profiili voi myös tarjota hyödyllistä tietoa, kun piirustus ei ole saatavilla tai kun varsinainen suulakepuristus on tarkistettava.

Kehitystyön kannalta hyödyllisimpiin tietoihin kuuluu yleensä:

• Alumiiniontelon leveys ja syvyys.
• Lukitusurien sijainti ja muoto.
• Vaadittu lämpöerotus alumiiniosien välillä.
• Tarkoitettu nauhan poikkileikkaus ja mittatoleranssit.
• Asennusjärjestys, jota käytetään profiilin asettamiseen ja kiinnittämiseen.
• Mikä tahansa tunnettu tuotantoongelma, kuten vaikea asennus tai halkeilu.

Miksi osion tarkkuus on tärkeää?

Kuvittele nauha, joka on hieman liian leveä ekstruusioonteloon. Asennusvoima voi kasvaa ja asentaja tai tuotantolinja saattaa tarvita enemmän mekaanista painetta kuin on tarkoitettu. Liian kapea nauha voi aiheuttaa päinvastaisen ongelman: riittämättömän kiinnittymisen tai liikkeen asennuksen aikana.

Korkeus ja lukitusgeometria vaikuttavat samalla tavalla. Profiili voi näyttää oikealta erikseen, vaikka se ei silti kiinnity erityiseen alumiiniuraan. Siksi lämpökatkoskehitystä käsitellään parhaiten sovitettuna profiilijärjestelmänä.

Tarkista käytettävissä oleva polyamidiprofiilivalikoimayhdessä alumiiniprofiilin mittojen kanssa ennen spesifikaation viimeistelyä.

Mitä profiilityyppejä käytetään yleisesti?

Erilaiset alumiinin puristusgeometriat vaativat erilaisia ​​lämpökatko-osia. Profiiliperhe tunnistetaan yleensä sen poikkileikkauksen muodosta ja lukitusjärjestelystä.

I-tyypin profiilit

I-tyypin osat yhdistetään yleisesti suhteellisen yksinkertaiseen lämpöerottelugeometriaan. Niiden lopullinen soveltuvuus riippuu alumiinipursotuksen leveydestä, korkeudesta, urajärjestelystä ja tarttumisolosuhteista. "I"-nimitystä tulisi siksi käsitellä profiiliperheenä eikä yleismaailmallisena ulottuvuutena.

C-tyypin profiilit

C-tyypin osat on muotoiltu erilaisen kiinnitysgeometrian ympärille ja ne voidaan valita, jos alumiinipursotuksessa käytetään vastaavaa onteloa tai lukitusrakennetta. Aukko- ja sivuosat on sovitettava huolellisesti alumiiniprofiiliin.

T-tyypin profiilit

T-tyyppisiä osia käytetään, kun alumiinipuriste sisältää T-muotoiseen tartuntaprofiiliin sopivan geometrian. Tarkat mitat, olkapäiden asennot ja lukitusyksityiskohdat määräävät, voidaanko nauha asettaa ja kiinnittää oikein.

Erikoismuotoiset osat

Joissakin alumiinijärjestelmissä käytetään uria tai onteloita, jotka eivät ole linjassa standardiprofiiliperheiden kanssa. Näissä tapauksissa varsinaisen suulakepuristuksen ympärille voidaan kehittää erityinen poikkileikkaus. Tärkein syöte on alumiiniprofiilipiirustus tai itse profiilin fyysinen näyte, kokoonpanomenetelmä ja kriittiset mitat.

Missä näitä eristysprofiileja käytetään

Termisesti rikkoutuneita alumiinijärjestelmiä käytetään useissa arkkitehtonisissa sovelluksissa. Vaikka suunnittelun tavoite liittyy kussakin tapauksessa, profiilin geometria ja mekaaniset vaatimukset voivat vaihdella runkorakenteen mukaan.

Myös käyttöolosuhteet tulee ottaa huomioon valittaessa materiaalin koostumusta ja profiilin geometriaa. Lämpötilamuuttuvaan ympäristöön asennettu runko voi kohdata toistuvia mittaliikkeitä, kun taas julkisivujärjestelmä voi aiheuttaa ylimääräisiä mekaanisia ja ympäristövaatimuksia.

On tärkeää erottaa nauhan lämpötoiminto valmiin kehyksen kokonaislämpötehosta. Nauha katkaisee suoran johtumisen alumiiniosan läpi, mutta ikkunan, oven tai verhoseinän lopullinen lämpökäyttäytyminen riippuu myös lasista, tiivisteistä, rungon geometriasta, ilmakammioista, liitoksista ja asennusyksityiskohdista.

Kuinka suulakepuristusprosessi vaikuttaa profiilin laatuun

Lämpökatkoprofiilin sakeus riippuu suuresti siitä, kuinka vahvistettu polyamidiyhdiste käsitellään. Hallittu tuotantojärjestys auttaa pitämään poikkileikkauksen vakaana raaka-aineesta valmiin pituuteen asti.

Raaka-aineiden valvonta

Lähtöaineella on suora vaikutus ekstruusiokäyttäytymiseen. Saapuvien PA66- ja lasikuitumateriaalien ominaisuudet, kuten sulavirtausindeksi, lujitepitoisuus ja kosteustila, voidaan tarkistaa. Kosteudenhallinta on erityisen tärkeää polyamidin käsittelyssä, koska vesipitoisuus voi vaikuttaa sulamiskäyttäytymiseen ja materiaalin lopulliseen suorituskykyyn.

Ekstruusiolämpötila ja vetonopeus

Vahvistettu polyamidi on käsiteltävä kontrolloiduissa lämpötilaolosuhteissa, jotta sulate täyttää profiilisuuttimen johdonmukaisesti aiheuttamatta tarpeetonta huononemista tai mittaepävakautta. Vetonopeus vaikuttaa myös profiilin kokoon, koska ekstrudaatti voi muuttaa mittaa jäähtyessään.

Tästä syystä lämpötilaa ja linjan nopeutta tulisi pitää koordinoituna prosessina eikä yksittäisinä asetuksina. Kun profiilissa on kapeita uria tai pieniä lukitusominaisuuksia, pienetkin muutokset mittakäyttäytymisessä voivat vaikuttaa lopulliseen sovitukseen.

Jäähdytys ja muotoilu

Jäähdytys on yksi profiilin vakauden tärkeimmistä vaiheista. Jäähdytysjärjestelmän on poistettava lämpöä hallitusti, jotta suulakepuristettu osa säilyttää halutun geometrian. Epätasainen jäähdytys voi aiheuttaa vääristymiä, vääntymiä tai epäjohdonmukaisia ​​mittoja profiilissa.

Lasikuitusuuntaus

Ekstruusioprosessi vaikuttaa myös lasikuitujen orientaatioon. Hallittu suuntaus voi tukea pituussuuntaista lujuutta säilyttäen samalla poikkileikkauksen tarvittavat mekaaniset ominaisuudet. Tämä tulee erityisen tärkeäksi profiileille, joiden on kestettävä työntö- ja rullamuovausvoimia.

Kohdalle kuvattu tuotantojärjestelmäJinxingSisältää materiaalin valmistelun, useita rinnakkaisia ​​kaksoisruuvipuristuslinjoja, itse kehitetyt muotit, jäähdytysjärjestelmät, muotoilun ja leikkauksen. Prosessi on järjestetty siten, että tärkeimmät valmistusvaiheet pysyvät yhden tuotantojärjestelmän sisällä.

Mitä tulee tarkistaa laadunvalvonnan aikana?

Lämpökatkoprofiilien laadunvalvonta on hyödyllisempää, kun se kattaa sekä tuotantoprosessin että valmiin tuotteen. Lopputarkastuksessa voidaan havaita viat, mutta säännölliset prosessin sisäiset tarkastukset antavat aikaisempaa tietoa mittapoikkeamista tai pinta-ongelmista.

Prosessin tarkastus

Jatkuvan suulakepuristuksen aikana tuotantonäytteiden poikkileikkausmitat ja näkyvät viat voidaan tarkastaa säännöllisin väliajoin. Myös prosessiparametreja voidaan tallentaa, jotta tuotantolinjan muutokset voidaan yhdistää myöhempien mittatuloksien kanssa.

• Poikkileikkauksen leveys ja korkeus.
• Kriittiset ura- ja lukitusmitat.
• Seinän paksuus ja profiilin symmetria tarvittaessa.
• Pintavirheitä, muodonmuutoksia tai näkyviä halkeamia.
• Tuotantoparametritietueet jäljitettävyyttä varten.

Laboratorioarviointi

Riippuen sovellettavista vaatimuksista, lisälaboratorioarviointi voi kattaa tiheyden, Shore-kovuuden, pituussuuntaisen vetolujuuden, poikittaisvetolujuuden, vedenkestävyyden, lämpövanhenemisen ja lineaarisen laajenemisominaisuudet.

Nämä testit eivät kaikki vastaa samaan tekniseen kysymykseen. Vetolujuus antaa tietoa vetovoimien kestävyydestä, kun taas poikittaislujuus on tärkeämpi profiilin poikki vaikuttaville jännityksille. Lineaarinen laajennus auttaa insinöörejä ymmärtämään lämpötilan muutoksiin liittyvää ulottuvuutta.

Lähetystä edeltävä tarkastus

Ennen toimitusta valmiiden nauhojen ulkonäkö ja mitat voidaan tarkastaa. Suoria profiileja voidaan valmistaa esimerkiksi 6 metrin pituisina kappaleina, kun taas sopivat tiedot voidaan toimittaa myös keloissa, kuten 500 metriä per rulla. Käytännön toimitusmuoto riippuu profiilin geometriasta ja loppupään kokoonpanovaatimuksista.

Englanninkielinen tarkastusraportti voi olla tarvittaessa tavaroiden mukana. Selkeät tarkastustiedot voivat auttaa tuotantotiimiä varmistamaan, että vastaanotettu profiili vastaa sovittua spesifikaatiota.

Mitä kokoajien tulee huomioida?

Jopa tarkasti suulakepuristettu nauha voi aiheuttaa ongelmia, jos alumiiniprofiili, työkalut ja kokoonpanoolosuhteet eivät sovi oikein. Asennus ja valssaus tulisi siksi käsitellä osana profiilin suunnittelua eikä erillisinä jatkotoimina.

Lisäysvoima

Liuska, joka menee alumiiniuraan liiallisella vastuksella, voi olla merkki mittavirheestä, sopimattomasta lukitusgeometriasta tai säätöä vaativasta kokoonpanotilanteesta. Suuri työntövoima voi lisätä profiilin vaurioitumisen riskiä, ​​etenkin jos osassa on kapeita seiniä tai teräviä lukituselementtejä.

Halkeilu asennuksen aikana

Halkeilua ei pitäisi automaattisesti katsoa materiaalin syyksi. Mahdollisia syitä voivat olla liiallinen mekaaninen voima, sopimaton urageometria, liian tiukat mitat, huono kohdistus tai väärät työstöolosuhteet. Alumiinin suulakepuristuksen ja kokoamisjärjestyksen tarkistaminen yhdessä on usein tuottavampaa kuin nauhan tarkasteleminen erikseen.

Riittämätön leikkauslujuus

Lopullisen liitoksen on kestettävä käsittelystä ja huollosta odotettavissa olevat kuormitukset. Jos kiinnitetty nauha ei kestä riittävästi alumiiniprofiilien välistä suhteellista liikettä, ongelma voi liittyä profiilin geometriaan, materiaalin ominaisuuksiin tai valssausprosessiin.

Johdonmukaisuus tuotantolinjalla

Yksittäisen koeajon aikana hyvin toimivan profiilin tulee toimia johdonmukaisesti myös toistuvan tuotannon aikana. Tasaiset nauhamitat helpottavat vakaiden asennus- ja rullausolosuhteiden ylläpitämistä useissa alumiinipuristuserissä.

• Check the aluminum groove:Varmista, että ontelo on puhdas, oikean kokoinen ja yhteensopiva nauhan kanssa.
• Tarkista lisäyksen kohdistus:kohdistusvirhe voi lisätä voimaa ja vahingoittaa profiilin reunaa.
• Tarkista rullausolosuhteet:varmista, että mekaaninen prosessi on sopiva nauhan geometrialle.
• Radan mittasuhteet:vertailla saapuvia ja prosessinaikaisia ​​profiilimittauksia, kun odottamatonta kokoonpanokäyttäytymistä ilmenee.

Nämä tarkistukset ovat erityisen hyödyllisiä siirryttäessä prototyyppisuulakepuristamisesta toistuvaan tuotantoon, koska pieni mittaero voi tulla huomattavasti näkyvämmäksi, kun useita profiilipituuksia käsitellään jatkuvasti.

Kuinka valmistautua uuden profiilin kehittämiseen

Lämpökatkaisuosan kehittäminen uutta alumiinipursotusta varten on helpompaa, kun tiedot on järjestetty ennen työkalujen harkitsemista. Tavoitteena on määritellä täydellinen rajapinta polyamidiprofiilin ja alumiiniprofiilin välille.

Käytännön kehitysjakso voi sisältää useita vaiheita:

1. Tarkista alumiinipiirros:tunnistaa ontelon mitat, uran geometria, seinämän paksuus ja kriittiset toleranssit.
2. Vahvista lämpöerotuksen vaatimus:määritä suunniteltu etäisyys sisä- ja ulkopuolisten alumiiniosien välillä.
3. Määritä nauhan poikkileikkaus:määrittää leveys, korkeus, paksuus, lukitustiedot ja mahdolliset erikoisominaisuudet.
4. Tarkista kokoamisprosessi:vahvista työntösuunta, vierintämenetelmä ja odotettu mekaaninen voima.
5. Arvioi tuotannon käyttäytyminen:Tarkista mittojen vakaus, pinnan laatu ja kokoonpanon suorituskyky.
6. Viimeistele tuotantospesifikaatio:dokumentoi sovittu profiiligeometria, materiaalirakenne, tarkastuskohdat ja toimituslomake.

Käytä alumiiniprofiilia pääviitteenä

Yleisin virhe profiilikehityksessä on aloittaa yleisestä nauhamittasta ja yrittää pakottaa alumiinipursotus vastaamaan sitä. Luotettavampi lähestymistapa on päinvastainen: aloita suulakepuristamisesta ja määritä eristysosa todellisen rajapinnan ympärille.

Fyysinen alumiiniprofiili voi olla erityisen hyödyllinen, kun suulakepuristuspiirustus ei täysin edusta valmistuksen vaihtelua. Piirustuksen vertaaminen todelliseen poikkileikkaukseen auttaa tunnistamaan käytännön ongelmat, kuten uran syvyyden, reunasäteen tai paikalliset mittaerot.

Pidä lämpö- ja mekaaniset vaatimukset yhdessä

Nauhaa ei tule suunnitella lämpöerotukseen, kun sen mekaanista tarttumista käsitellään jälkikäteen. Nämä kaksi toimintoa ovat yhteydessä toisiinsa. Paksumpi osa voi muuttaa ontelosuhdetta. Erilainen lukitusmuoto voi muuttaa työntövoimaa. Tiukempi istuvuus voi vaikuttaa kokoonpanon käyttäytymiseen. Teknisissä päätöksissä on siksi otettava huomioon koko poikkileikkaus.

Toistettavuuden suunnitelma

Hyvä osio ei saa toimia vain kerran. Sen tulee olla ekstrudoitavissa johdonmukaisesti, leikattavissa tai kelattavissa hallitusti, kuljetettava ilman tarpeetonta muodonmuutosta ja koottava toistuvasti ennustettavalla käyttäytymisellä.

Termin ymmärtäminen tuotehauissa

Kun insinöörit tai hankintatiimit etsivätPA66 GF25 Thermal Break Stripit, hakutermi edustaa usein teknistä vaatimusta eikä yhtä yleistä tuotetta. Osa "PA66" ilmaisee polyamidiperheen, kun taas "GF25" osoittaa 25 % lasikuituvahvistuksen. Loput tekniset tiedot riippuvat edelleen alumiinin suulakepuristamisesta ja suunnitellusta kokoonpanoprosessista.

Tästä syystä tuotearvioinnin tulisi siirtyä avainsanatasolta suunnittelutasolle. Teknisesti sopiva nauha määritellään materiaalin, poikkileikkauksen mittojen, lukitusgeometrian, tuotannon yhtenäisyyden ja yhteensopivuuden perusteella tavoitealumiiniprofiilin kanssa.

Usein kysytyt kysymykset

Käytännön eritelmien tarkistuslista

Ennen lämpökatkosprofiilin viimeistelyä se auttaa vahvistamaan tärkeimmät tekniset muuttujat yhteen paikkaan. Alla olevaa tarkistuslistaa voidaan käyttää profiilin tarkastelun, toimittajaviestinnän, työkalujen valmistelun tai tuotannon hyväksynnän aikana.

• Vahvista PA66-materiaalirakenne ja 25 % lasikuituvahvistusvaatimus.
• Mittaa alumiiniontelon leveys ja syvyys.
• Tarkista uran muoto ja lukitusgeometria.
• Määritä tarvittava nauhan paksuus ja erotusmitta.
• Tarkista nauhan poikkileikkaus aitoa alumiiniprofiilia vasten.
• Tarkista asennus- ja rullamuovausolosuhteet ennen tuotannon hyväksyntää.
• Vahvista mittatarkastuspisteet ja hyväksyttävät toleranssit.
• Tarkista tarvittava suora tai kierretty toimituslomake.
• Dokumentoi sovittu profiilipiirustus ja tärkeät tekniset ominaisuudet.
• Pidä tuotanto- ja tarkastusasiakirjat saatavilla jäljitettävyyttä varten.

Tämä tarkistuslista ei korvaa tietyn ikkunan, oven tai julkisivujärjestelmän teknisiä vaatimuksia. Se tarjoaa käytännön puitteet varmistaa, että materiaali- ja profiilirajapinta on määritelty ennen tuotannon aloittamista.

Keskeinen idea pysyy yksinkertaisena: lämpökatkaisukyky alkaa tehokkaasta erottelusta, mutta luotettava järjestelmän suorituskyky edellyttää oikein sovitettua poikkileikkausta, hallittua suulakepuristusta, vakaat mitat ja yhteensopiva kokoonpanoprosessi.
